QC11Y CNC Mesin Guillotine Hydraulic Guillotine

Apakah Anda mencari guillotine geser yang tepat dan mudah yang dapat memotong seluruh pelat logam lebih tebal dari 10mm?
Seri QC11Y Seri Hidraulik Guillotine kami sangat cocok untuk Anda.
Geser seri QC11Y dilengkapi dengan teknologi canggih, hadir standar dengan sistem kontrol E21S, silinder hidrolik yang kuat, dan bilah tajam yang dapat disesuaikan untuk sudut pemotongan untuk memastikan bahwa setiap potongan tepat dan akurat.

Hubungi kami

PREV：QC12Y CNC Mesin Geser Balok Swing Hidraulik
NEXT：No next article

Keterangan
Spesifikasi teknis
Video

QC11Y CNC Mesin Guillotine Hydraulic Guillotine

QC11Y CNC Mesin Guillotine Hydraulic Guillotine

1. Rangka dan sandaran alat dibangun dari komponen struktural baja, dengan sandaran berat alat atas untuk menghilangkan tegangan internal, menghasilkan peningkatan kekakuan dan peningkatan stabilitas organisasi.
2. Di bawah aksi silinder oli, pemegang alat bergerak di sepanjang rel pemandu untuk mencapai gerakan geser.
3. Sebuah sekrup bola menggerakkan stopper belakang, sementara penyesuaian yang digerakkan motor memungkinkan penentuan posisi yang tepat dan memastikan pengoperasian jarak stopper yang cepat dan lancar.
4. Mekanisme penekanan material terdiri dari satu set silinder minyak yang menekan material yang mengatasi tegangan pegas melalui oli tekanan selama operasi. Setelah menyelesaikan geser, reset dicapai dengan menggunakan tegangan musim semi.
5. Untuk memfasilitasi pemotongan bahan lembar yang lebih luas, kerangka pendukung depan dilengkapi dengan yang menampilkan stop skala dan posisi samping.
6. Sistem hidrolik menggabungkan perlindungan keamanan overflow overload, dan tampilan yang jelas dari ketinggian level oli, memungkinkan operasi kontinu di bawah beban pengenal selama 16 jam tanpa bocor atau gangguan untuk pemrosesan yang stabil dengan presisi tinggi.

Lebih detail

Detail gambar

Detail gambar

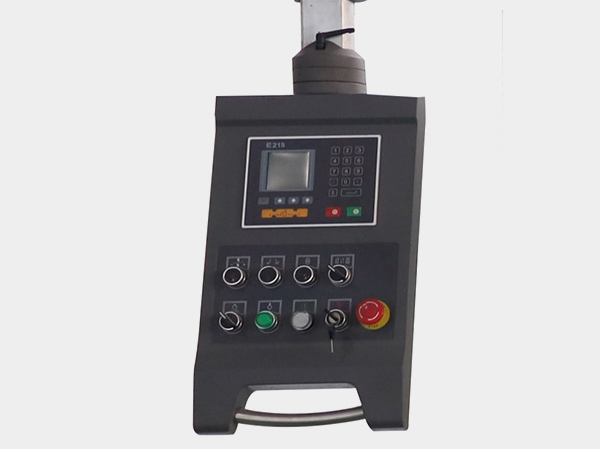

	E21S Controller (Standard) * Kontrol berhenti belakang, mampu mengendalikan motor dan inverter standar; * Sistem penentuan posisi lanjutan dengan output digital ganda yang dapat diprogram; * Fitur penghitungan benda kerja yang efisien dengan kapasitas penyimpanan hingga 40 program, masing -masing berisi 25 langkah kerja; * Kemampuan penentuan posisi unilateral dengan fungsi konsesi untuk meningkatkan presisi; * Opsi cadangan dan pemulihan satu klik yang nyaman untuk pengaturan parameter; * Konversi bahasa Inggris-Cina yang mulus tersedia di LCD.
	Meeding Worktable Slide pemberian makan dilengkapi dengan roller bergerak serbaguna, memungkinkan untuk kemajuan pelat yang halus dan penyesuaian posisi geser yang mudah selama pemberian makan. Ini menghemat waktu dan tenaga, memfasilitasi pembongkaran yang nyaman dan pemasangan bola, serta memungkinkan pemeliharaan yang mudah.
	Tekan silinder oli Pegasnya terbuat dari baja paduan 60SI2MN, dan bantalan kejut ditebang dengan poliuretan. Basis tekan, pelat bawah, dan segel oli semuanya mengental dan diimpor.
	Pisau pengukur belakang Bagian bawah pemegang alat dilengkapi dengan roller cadangan, yang menggabungkan lengan poros eksentrik. Lengan ini digerakkan oleh peredam motor untuk berputar, sehingga menyesuaikan jarak antara bilah atas dan bawah.

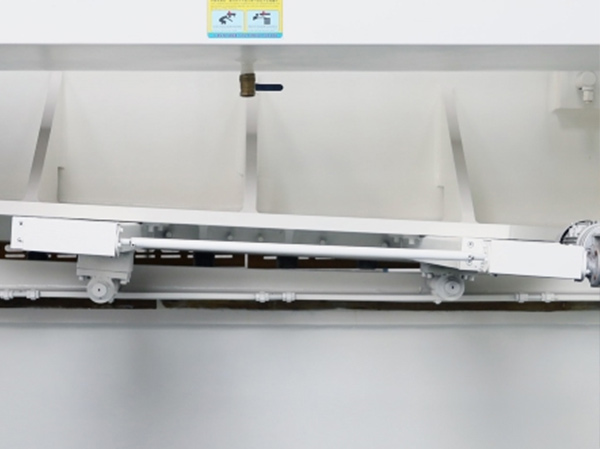

	Motor pengukur punggung Perangkat penghenti belakang listrik dilengkapi dengan inverter yang dapat disesuaikan yang memungkinkan penyesuaian cepat dan lambat. Selain itu, ini dilengkapi dengan perangkat kontrol numerik yang ramah pengguna yang menawarkan fungsi ke depan, mundur dan penentuan posisi.
	Konektor tabung jaket bertekanan tinggi Sambungan antara pipa baja yang mulus dan sambungan selongsong ditandai dengan ketahanan bertekanan tinggi, memastikan tidak ada kebocoran oli dan memfasilitasi pemeliharaan yang mudah.

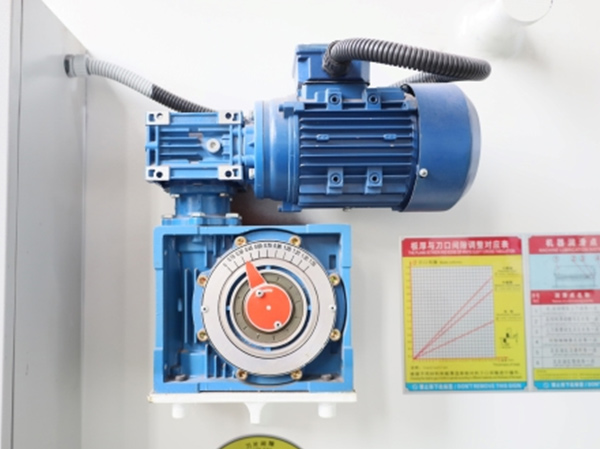

	Penyesuaian celah bilah listrik Motor dan peredam digunakan untuk kontrol yang tepat dan cepat dari penyesuaian pembersihan blade.
	Motor utama Motor utama berkapasitas tinggi menyediakan daya yang cukup dan kuat.

Lebih detail

Model	Ketebalan pemotongan	Panjang pemotongan	Jumlah waktu stroke	Sudut pemotongan	Kisaran backgauge	Kekuatan utama
Jenis	(mm)	(mm)	(T/mnt)	(°)	(mm)	(KW)
4x2500	4	2500	16	0,5 ~ 1,5	20 ~ 600	5.5
4x3200	4	3200	14	0,5 ~ 1,5	20 ~ 600	5.5
4x4000	4	4000	10	0,5 ~ 1,5	20 ~ 600	5.5
4x6000	4	6000	8	0,5 ~ 1,5	20 ~ 600	7.5
6x2500	6	2500	18	0,5 ~ 1,5	20 ~ 600	7.5
6x3200	6	3200	15	0,5 ~ 1,5	20 ~ 600	7.5
6x4000	6	4000	12	0,5 ~ 1,5	20 ~ 600	7.5
6x5000	6	5000	10	0,5 ~ 1,5	20 ~ 600	11
6x6000	6	6000	7	0,5 ~ 1,5	20 ~ 600	11
8x2500	8	2500	13	0,5 ~ 1,5	20 ~ 600	11
8x3200	8	3200	11	0,5 ~ 1,5	20 ~ 600	11
8x4000	8	4000	9	0,5 ~ 1,5	20 ~ 600	11
8x5000	8	5000	7	0,5 ~ 1,5	20 ~ 600	15
8x6000	8	6000	6	0,5 ~ 1,5	20 ~ 600	15
10x2500	10	2500	12	0,5 ~ 2	20 ~ 600	15
10x3200	10	3200	10	0,5 ~ 2	20 ~ 600	15
10x4000	10	4000	9	0,5 ~ 2	20 ~ 600	15
10x6000	10	6000	6	0,5 ~ 2	20 ~ 600	15
12x2500	12	2500	12	0,5 ~ 2,5	20 ~ 600	18.5
12x3200	12	3200	10	0,5 ~ 2,5	20 ~ 600	18.5
12x4000	12	4000	9	0,5 ~ 2,5	20 ~ 600	18.5
12x5000	12	5000	7	0,5 ~ 2,5	20 ~ 600	18.5
12x6000	12	6000	6	0,5 ~ 2,5	20 ~ 600	18.5
16x2500	16	2500	8	0,5 ~ 2,5	20 ~ 600	22
16x3200	16	3200	7	0,5 ~ 2,5	20 ~ 600	22
16x4000	16	4000	6	0,5 ~ 2,5	20 ~ 600	22
16x5000	16	5000	5	0,5 ~ 2,5	20 ~ 600	22
16x6000	16	6000	4	0,5 ~ 2,5	20 ~ 600	30
20x2500	20	2500	8	0,5 ~ 3	20 ~ 800	30
20x3200	20	3200	7	0,5 ~ 3	20 ~ 800	30
20x4000	20	4000	6	0,5 ~ 3	20 ~ 800	30
20x5000	20	5000	5	0,5 ~ 3	20 ~ 800	30
20x6000	20	6000	4	0,5 ~ 3	20 ~ 800	30
25 × 2500	25	2500	6	0,5 ~ 3	20 ~ 800	37
25 × 3200	25	3200	5	0,5 ~ 3	20 ~ 800	37
25 × 4000	25	4000	5	0,5 ~ 3	20 ~ 800	37
25 × 5000	25	5000	4	0,5 ~ 3	20 ~ 800	55
25 × 6000	25	6000	3.5	0,5 ~ 3	20 ~ 800	55
